XE VẬN CHUYỂN LEO CẦU THANG

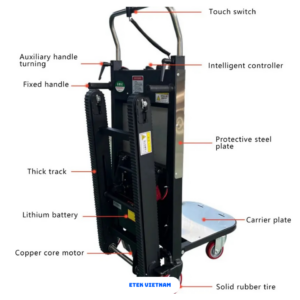

1. Cấu tạo cơ khí của xe vận chuyển leo cầu thang

1.1 Khung chịu lực và vật liệu chế tạo

Khung chính của xe vận chuyển leo cầu thang thường được chế tạo từ thép hợp kim Q345 hoặc nhôm định hình 6061-T6 nhằm đảm bảo độ cứng vững và giảm khối lượng tổng thể. Kết cấu khung chịu tải động 1.25–1.5 lần tải danh định, giúp thiết bị ổn định khi di chuyển trên bậc thang có độ cao 150–200 mm và độ dốc lớn.

1.2 Hệ thống bánh leo bậc chuyên dụng

Các dòng xe leo cầu thang hiện đại sử dụng cụm bánh sao ba chấu hoặc bánh xích cao su chống trượt, hệ số ma sát đạt 0.6–0.8 trên bề mặt bê tông. Cơ cấu này cho phép vượt bậc liên tục mà không gây rung lắc mạnh, đồng thời duy trì độ bám ổn định trong môi trường bụi và ẩm của công trường.

1.3 Cơ cấu giá đỡ và bàn nâng tải

Giá đỡ hàng hóa được thiết kế dạng khay thép dày 3–5 mm, kết hợp hệ thống đai cố định tải nhằm hạn chế xê dịch trọng tâm. Trong nhiều mẫu thiết bị vận chuyển cầu thang, bàn nâng còn tích hợp cơ cấu nâng hạ thủy lực mini với hành trình 200–400 mm để tối ưu thao tác bốc dỡ vật tư.

1.4 Tay điều khiển và bộ giảm chấn

Tay cầm điều khiển được tích hợp cảm biến lực và bộ giảm chấn lò xo nhằm giảm rung động truyền vào người vận hành. Điều này đặc biệt quan trọng khi vận chuyển tải nặng 300–500 kg trên cầu thang hẹp, giúp kiểm soát tốt quán tính và tăng độ an toàn thao tác.

1.5 Hệ thống phanh an toàn đa cấp

Phanh điện từ kết hợp phanh cơ khí giúp thiết bị dừng chính xác tại từng bậc. Khi mất nguồn đột ngột, hệ thống tự kích hoạt khóa bánh để tránh trôi tải, một tính năng quan trọng trong các dòng xe chở hàng cầu thang dùng trong công trình cao tầng.

1.6 Bộ nguồn và khoang pin công nghiệp

Thiết bị thường sử dụng pin Lithium-ion 24V–48V, dung lượng 20Ah–40Ah, cho phép vận hành liên tục 4–8 giờ. Khoang pin được thiết kế kín đạt chuẩn IP54, chống bụi và nước nhẹ, phù hợp điều kiện thi công khắc nghiệt.

1.7 Hệ thống bảo vệ quá tải và cảm biến nghiêng

Cảm biến tải trọng và cảm biến góc nghiêng (tilt sensor) giúp kiểm soát trạng thái vận hành theo thời gian thực. Khi tải vượt 110% định mức, xe vận chuyển leo cầu thang sẽ tự động giảm tốc hoặc dừng để bảo vệ động cơ và kết cấu khung.

2. Nguyên lý vận hành của xe vận chuyển leo cầu thang

2.1 Cơ chế leo bậc theo chu kỳ quay bánh

Nguyên lý hoạt động dựa trên chu kỳ quay lệch tâm của cụm bánh sao hoặc bánh xích, giúp từng điểm tiếp xúc lần lượt vượt qua mép bậc. Nhờ đó, xe leo cầu thang có thể di chuyển mượt mà mà không cần nâng thủ công từng bước như xe đẩy truyền thống.

2.2 Truyền động motor và hộp số giảm tốc

Động cơ điện DC không chổi than công suất 800W–1500W kết hợp hộp số giảm tốc tỉ số truyền 1:20 đến 1:40 giúp tăng mô-men xoắn lên 80–150 Nm. Cấu hình này cho phép thiết bị kéo tải nặng ổn định trên cầu thang có độ dốc lớn trong môi trường xây dựng.

2.3 Điều khiển tốc độ và mô-men xoắn

Bộ điều khiển PWM hoặc biến tần mini cho phép điều chỉnh tốc độ từ 0.1–0.5 m/s. Trong hệ thống cơ giới hóa vận chuyển, việc kiểm soát mô-men xoắn giúp hạn chế trượt tải và đảm bảo chuyển động ổn định khi lên xuống liên tục.

2.4 Nguyên lý phân bổ trọng tâm tải

Trọng tâm được bố trí lệch về phía trục bánh chính nhằm tối ưu lực kéo khi leo bậc. Thiết kế này giúp giảm lực nâng trực tiếp từ người vận hành và tăng hiệu suất cơ học lên đến 30% so với xe đẩy tay thông thường.

2.5 Cơ chế chống trượt và ổn định tải

Lốp cao su chống mài mòn kết hợp cảm biến chống trượt giúp duy trì độ bám trên bề mặt đá, bê tông hoặc kim loại. Nhờ đó, thiết bị vận chuyển cầu thang hoạt động an toàn ngay cả khi bậc thang có bụi xi măng hoặc độ ẩm cao.

2.6 Hệ thống điều khiển thông minh

Một số mẫu cao cấp tích hợp vi điều khiển MCU và màn hình LCD hiển thị thông số như tải trọng, điện áp pin, nhiệt độ motor. Điều này giúp tối ưu vận hành và bảo trì trong các dự án thi công dài hạn.

2.7 Chu trình vận hành tiêu chuẩn trong công trường

Quy trình vận hành gồm: cố định tải, kích hoạt hệ thống, leo bậc theo tốc độ cài đặt và dừng an toàn tại điểm đích. Khi ứng dụng trong thực tế, xe chở hàng cầu thang giúp giảm 50–70% sức lao động thủ công và tăng đáng kể hiệu suất logistics nội bộ công trình.

• Tham khảo chi phí triển khai thực tế tại bài “Báo giá xe vận chuyển leo cầu thang”.

1. Thông số kỹ thuật quan trọng của xe vận chuyển leo cầu thang

1.1 Tải trọng định mức và tải trọng tối đa

Tải trọng định mức của xe vận chuyển leo cầu thang phổ biến trong dải 150 kg, 250 kg, 350 kg và 600 kg, tùy theo cấu hình khung và motor. Tải trọng tối đa thường đạt 120–130% tải danh định trong thời gian ngắn, nhưng chỉ được khuyến nghị sử dụng dưới 100% để đảm bảo tuổi thọ hệ truyền động và độ an toàn khi vận hành liên tục trên bậc thang.

1.2 Công suất động cơ và mô-men xoắn

Động cơ điện DC không chổi than hoặc AC servo có công suất từ 800W đến 2000W, mô-men xoắn đầu ra đạt 80–180 Nm sau hộp số giảm tốc. Với cấu hình này, xe leo cầu thang có thể duy trì tốc độ leo ổn định 15–25 bậc/phút mà không gây quá nhiệt cuộn dây động cơ trong chu kỳ làm việc dài.

1.3 Điện áp, dung lượng pin và thời gian vận hành

Hầu hết thiết bị vận chuyển cầu thang sử dụng pin Lithium 24V hoặc 48V với dung lượng 20Ah–40Ah. Thời gian vận hành trung bình đạt 4–8 giờ trong điều kiện tải 70%, thời gian sạc đầy từ 4–6 giờ, chu kỳ sạc xả đạt trên 800–1200 lần theo tiêu chuẩn pin công nghiệp.

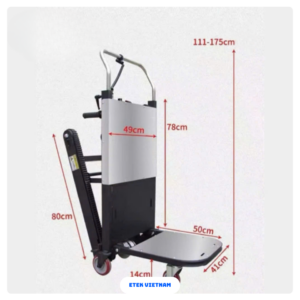

1.4 Kích thước tổng thể và bán kính quay

Kích thước tiêu chuẩn dao động 1200–1600 mm chiều cao, 500–700 mm chiều rộng, đảm bảo phù hợp lối đi cầu thang rộng 900 mm trở lên. Bán kính quay nhỏ dưới 1.2 m giúp xe vận chuyển leo cầu thang linh hoạt tại chiếu nghỉ và khu vực hành lang hẹp trong công trình.

1.5 Khả năng vượt bậc và góc nghiêng làm việc

Thiết bị có khả năng vượt bậc cao 150–210 mm và làm việc an toàn ở góc nghiêng 30–45°. Nhờ cơ cấu bánh sao hoặc bánh xích, xe chở hàng cầu thang vẫn giữ ổn định tải khi di chuyển trên bậc không đồng đều hoặc bề mặt bê tông thô.

1.6 Độ ồn, độ rung và hiệu suất năng lượng

Mức độ ồn vận hành thường dưới 70 dB, phù hợp môi trường thi công trong nhà. Hiệu suất truyền động đạt 85–92% nhờ hộp số bánh răng hợp kim và bộ điều khiển điện tử tối ưu năng lượng, góp phần nâng cao hiệu quả cơ giới hóa vận chuyển trong các công trình hiện đại.

1.7 Cấp bảo vệ và điều kiện môi trường làm việc

Các dòng thiết bị đạt chuẩn IP54–IP65, chịu được bụi mịn và độ ẩm cao. Nhiệt độ vận hành tối ưu từ -10°C đến 45°C, phù hợp với điều kiện công trường ngoài trời hoặc khu vực đang hoàn thiện nội thất nhiều bụi.

2. Tiêu chuẩn an toàn và chứng nhận kỹ thuật

2.1 Tiêu chuẩn an toàn cơ khí trong vận hành

Kết cấu khung và hệ truyền động của xe vận chuyển leo cầu thang phải đáp ứng hệ số an toàn cơ học ≥1.5 theo tiêu chuẩn thiết bị nâng hạ công nghiệp. Các điểm chịu lực chính được kiểm tra bằng phương pháp phân tích ứng suất (FEA) để đảm bảo độ bền lâu dài.

2.2 Tiêu chuẩn điện và hệ thống điều khiển

Hệ thống điện của xe leo cầu thang thường tuân thủ tiêu chuẩn IEC 60204-1 về an toàn điện máy công nghiệp, tích hợp bảo vệ quá dòng, quá áp và ngắn mạch. Bộ điều khiển thông minh còn có chức năng tự ngắt khi phát hiện lỗi hệ thống.

2.3 Chứng nhận chất lượng quốc tế

Nhiều dòng thiết bị vận chuyển cầu thang đạt chứng nhận CE, ISO 9001 và RoHS, đảm bảo chất lượng sản xuất, an toàn vận hành và thân thiện môi trường. Đây là yếu tố quan trọng khi lựa chọn thiết bị cho các dự án xây dựng quy mô lớn.

2.4 Tiêu chuẩn tải trọng và thử nghiệm thực tế

Thiết bị phải trải qua kiểm tra tải tĩnh 125% và tải động 110% trong chu kỳ thử nghiệm tối thiểu 10.000 lần leo bậc. Quy trình này giúp đánh giá độ ổn định của xe chở hàng cầu thang trong điều kiện làm việc liên tục tại công trường.

2.5 Hệ thống phanh và tiêu chuẩn dừng khẩn cấp

Phanh điện từ và phanh cơ khí phải đáp ứng thời gian phản hồi dưới 0.5 giây. Khi kích hoạt dừng khẩn cấp, xe vận chuyển leo cầu thang sẽ khóa hệ truyền động ngay lập tức để tránh trôi tải trên cầu thang dốc.

2.6 Tiêu chuẩn công thái học cho người vận hành

Thiết kế tay cầm, góc nghiêng điều khiển và lực kéo được tối ưu theo tiêu chuẩn ergonomics, giúp giảm 30–40% áp lực lên cột sống và vai. Điều này đặc biệt quan trọng trong quá trình cơ giới hóa vận chuyển tại các công trình nhiều tầng.

2.7 Yêu cầu bảo trì và chu kỳ kiểm định kỹ thuật

Chu kỳ bảo trì khuyến nghị từ 3–6 tháng/lần, bao gồm kiểm tra motor, pin, bánh leo bậc và hệ thống phanh. Việc bảo dưỡng định kỳ giúp xe vận chuyển leo cầu thang duy trì hiệu suất ổn định, kéo dài tuổi thọ thiết bị lên đến 5–8 năm trong môi trường làm việc cường độ cao.

• Khi cần chọn tải trọng phù hợp theo công trình, đọc “Tư vấn xe vận chuyển leo cầu thang”.

1. Lợi ích khi sử dụng xe vận chuyển leo cầu thang trong xây dựng

1.1 Tăng năng suất vận chuyển vật liệu theo phương đứng

Trong môi trường công trình nhiều tầng, xe vận chuyển leo cầu thang giúp rút ngắn thời gian trung chuyển vật tư từ tầng trệt lên các tầng thi công từ 40–60% so với vận chuyển thủ công. Với tốc độ leo bậc trung bình 20–30 bậc/phút, thiết bị đảm bảo dòng chảy vật liệu liên tục, hạn chế gián đoạn tiến độ thi công.

1.2 Giảm chi phí nhân công và tối ưu nguồn lực

Việc ứng dụng cơ giới hóa vận chuyển giúp giảm số lượng lao động khuân vác từ 3–4 người xuống còn 1 người vận hành. Điều này không chỉ tiết kiệm chi phí nhân công dài hạn mà còn giảm rủi ro tai nạn lao động do mang vác tải trọng lớn trên cầu thang hẹp.

1.3 Nâng cao độ an toàn trong vận hành công trường

Các dòng xe leo cầu thang được trang bị phanh điện từ, cảm biến tải và hệ thống chống trượt giúp hạn chế tối đa nguy cơ rơi hàng hoặc mất kiểm soát khi xuống dốc. Nhờ cơ cấu ổn định trọng tâm, thiết bị giữ cân bằng tải ngay cả khi di chuyển trên bậc thang không đồng đều.

1.4 Bảo vệ hàng hóa và thiết bị giá trị cao

Khi vận chuyển thiết bị cơ điện, kính, máy lạnh hoặc tủ điện, rung lắc là yếu tố ảnh hưởng lớn đến chất lượng sản phẩm. Thiết bị vận chuyển cầu thang sử dụng hệ thống giảm chấn và giá đỡ cố định giúp hạn chế va đập, giảm tỷ lệ hư hỏng vật tư trong quá trình vận chuyển nội bộ.

1.5 Tối ưu không gian thi công chật hẹp

Trong các công trình cải tạo, thang máy thường chưa lắp đặt hoặc không đủ tải. xe chở hàng cầu thang có thiết kế gọn với chiều rộng dưới 700 mm, dễ dàng di chuyển qua hành lang hẹp, chiếu nghỉ nhỏ mà không cần tháo dỡ kết cấu tạm thời.

1.6 Tăng tính chuyên nghiệp và tiêu chuẩn hóa thi công

Việc sử dụng xe vận chuyển leo cầu thang thể hiện mức độ cơ giới hóa cao trong quản lý công trường, giúp tiêu chuẩn hóa quy trình logistics nội bộ. Điều này đặc biệt quan trọng đối với các nhà thầu EPC và tổng thầu xây dựng quy mô lớn yêu cầu kiểm soát tiến độ chặt chẽ.

1.7 Giảm hao mòn sức lao động và cải thiện điều kiện làm việc

So với khuân vác thủ công trên cầu thang, thiết bị giúp giảm 60–80% cường độ lao động thể chất. Nhờ đó, người vận hành ít gặp chấn thương cơ xương khớp, đồng thời duy trì hiệu suất làm việc ổn định trong ca dài tại công trường.

2. Ứng dụng thực tế của xe vận chuyển leo cầu thang

2.1 Ứng dụng trong công trình xây dựng cao tầng

Trong các dự án chung cư, khách sạn và văn phòng, xe vận chuyển leo cầu thang được sử dụng để vận chuyển gạch, đá, thiết bị cơ điện và vật tư hoàn thiện khi thang máy chưa đưa vào vận hành. Thiết bị giúp duy trì tiến độ thi công mà không phụ thuộc hoàn toàn vào hệ thống nâng hạ cố định.

2.2 Ứng dụng trong lắp đặt thiết bị cơ điện (M&E)

Các đơn vị thi công M&E thường sử dụng xe leo cầu thang để vận chuyển tủ điện, máy biến áp mini, dàn nóng điều hòa và hệ thống HVAC có khối lượng 100–400 kg. Điều này giúp giảm rủi ro va đập và đảm bảo an toàn khi đưa thiết bị lên tầng cao.

2.3 Ứng dụng trong kho vận và logistics nội bộ

Trong nhà kho nhiều tầng không có thang nâng hàng, thiết bị vận chuyển cầu thang là giải pháp hiệu quả để luân chuyển pallet nhỏ, thùng hàng và linh kiện công nghiệp. Nhờ khả năng vận hành linh hoạt, thiết bị phù hợp với mô hình kho mini, kho retrofit hoặc kho cải tạo.

2.4 Ứng dụng trong công trình cải tạo và sửa chữa

Các dự án cải tạo tòa nhà cũ thường có cầu thang hẹp và kết cấu phức tạp. xe chở hàng cầu thang giúp vận chuyển vật tư xây dựng, thiết bị nội thất và máy móc mà không cần tháo dỡ cấu trúc hiện hữu, từ đó tiết kiệm chi phí và thời gian thi công.

2.5 Ứng dụng trong ngành công nghiệp và nhà máy

Trong nhà máy nhiều tầng hoặc khu vực mezzanine, cơ giới hóa vận chuyển bằng thiết bị leo cầu thang giúp di chuyển linh kiện nặng giữa các tầng sản xuất. Điều này góp phần tối ưu dây chuyền logistics nội bộ và giảm thời gian chờ vật tư.

2.6 Ứng dụng trong vận chuyển thiết bị dân dụng nặng

Ngoài lĩnh vực xây dựng, xe vận chuyển leo cầu thang còn được dùng để vận chuyển két sắt, tủ lạnh công nghiệp, máy photocopy và thiết bị y tế nặng trong các tòa nhà không có thang hàng chuyên dụng, đảm bảo an toàn và hạn chế hư hại tài sản.

2.7 Vai trò trong chiến lược tối ưu chi phí dài hạn

Việc đầu tư xe vận chuyển leo cầu thang mang lại hiệu quả kinh tế rõ rệt thông qua giảm chi phí nhân công, giảm hư hỏng vật tư và tăng tốc độ thi công. Đây là giải pháp bền vững trong xu hướng tự động hóa và nâng cao hiệu quả vận hành công trường hiện đại.
